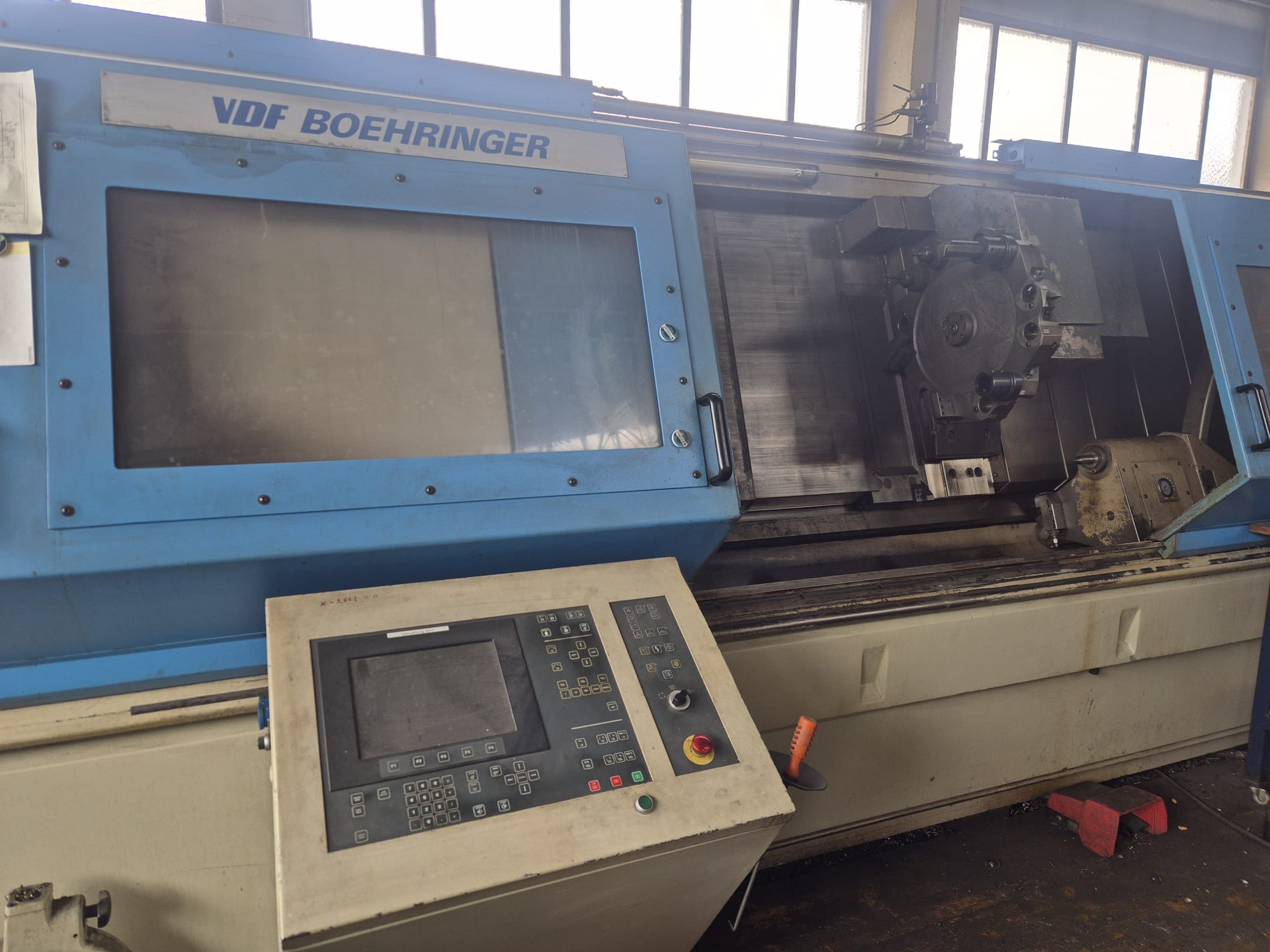

CNC Drehmaschine

BOEHRINGER VDF 250 C

Baujahr 1990

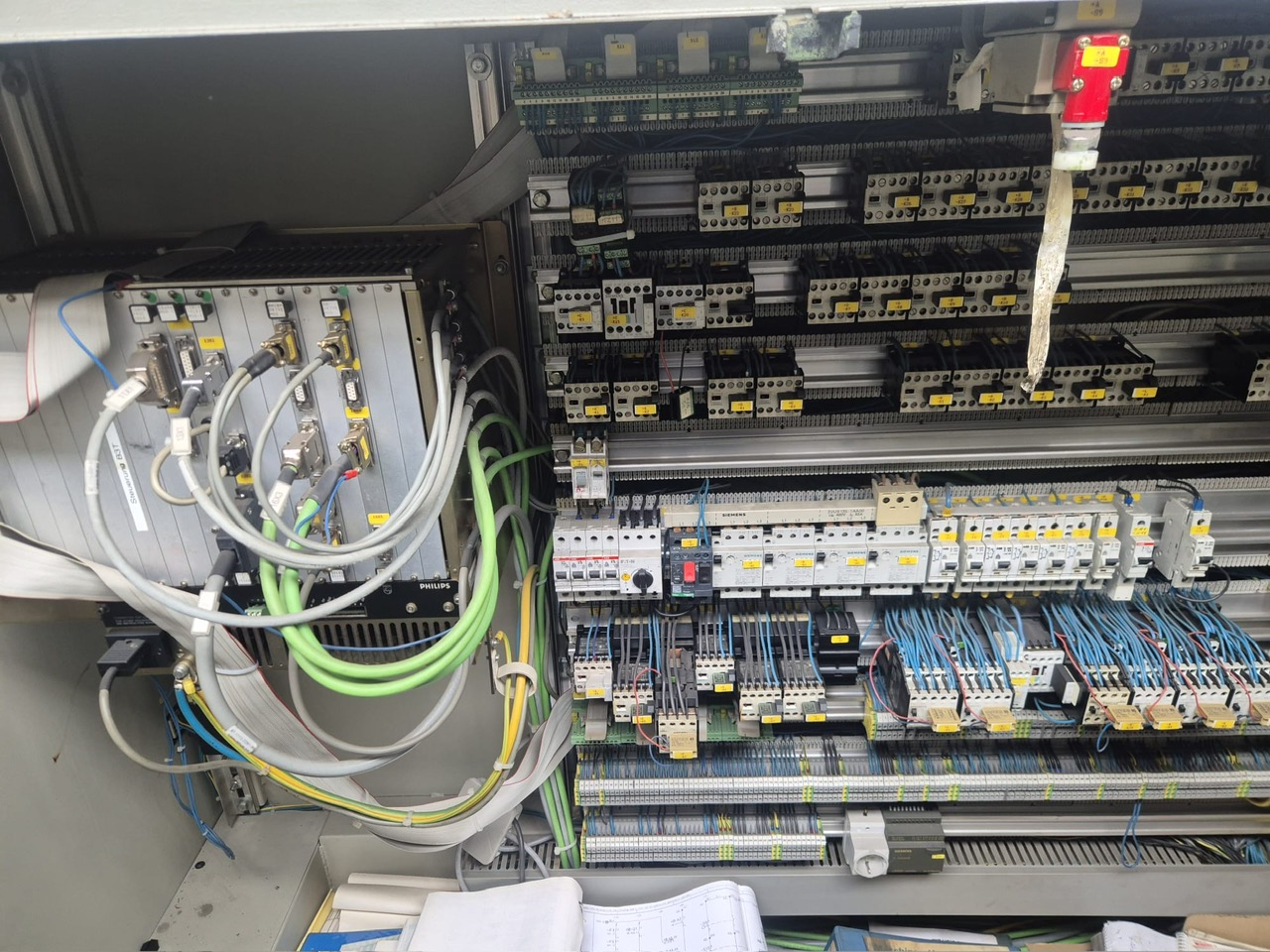

CNC Steuerung PHILLIPS GRUNDIG

Arbeitsbereich:

Umlaufdurchmesser ü. Bett 550 mm

Umlaufdurchmesser ü. Bettschlitten 480 mm

Planweg (X-Achse) 405 mm

Längsweg (Z-Achse) 1.099 mm

max. Drehlänge 2.000 mm

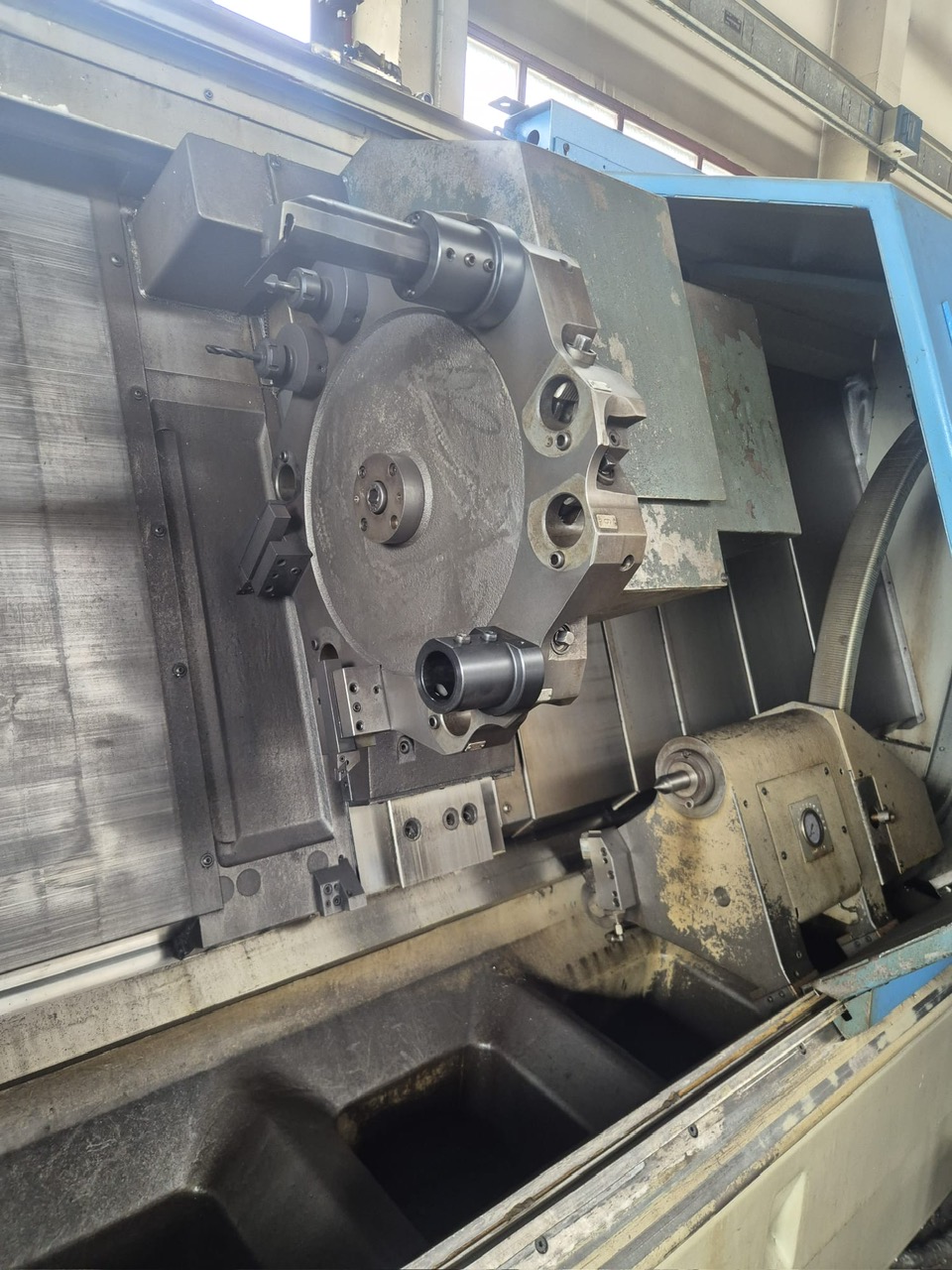

Werkzeugrevolver:

Anzahl Plätze 12 St.

Aufnahme VDI 50 DIN 698800

angetriebene Werkzeuge Nein

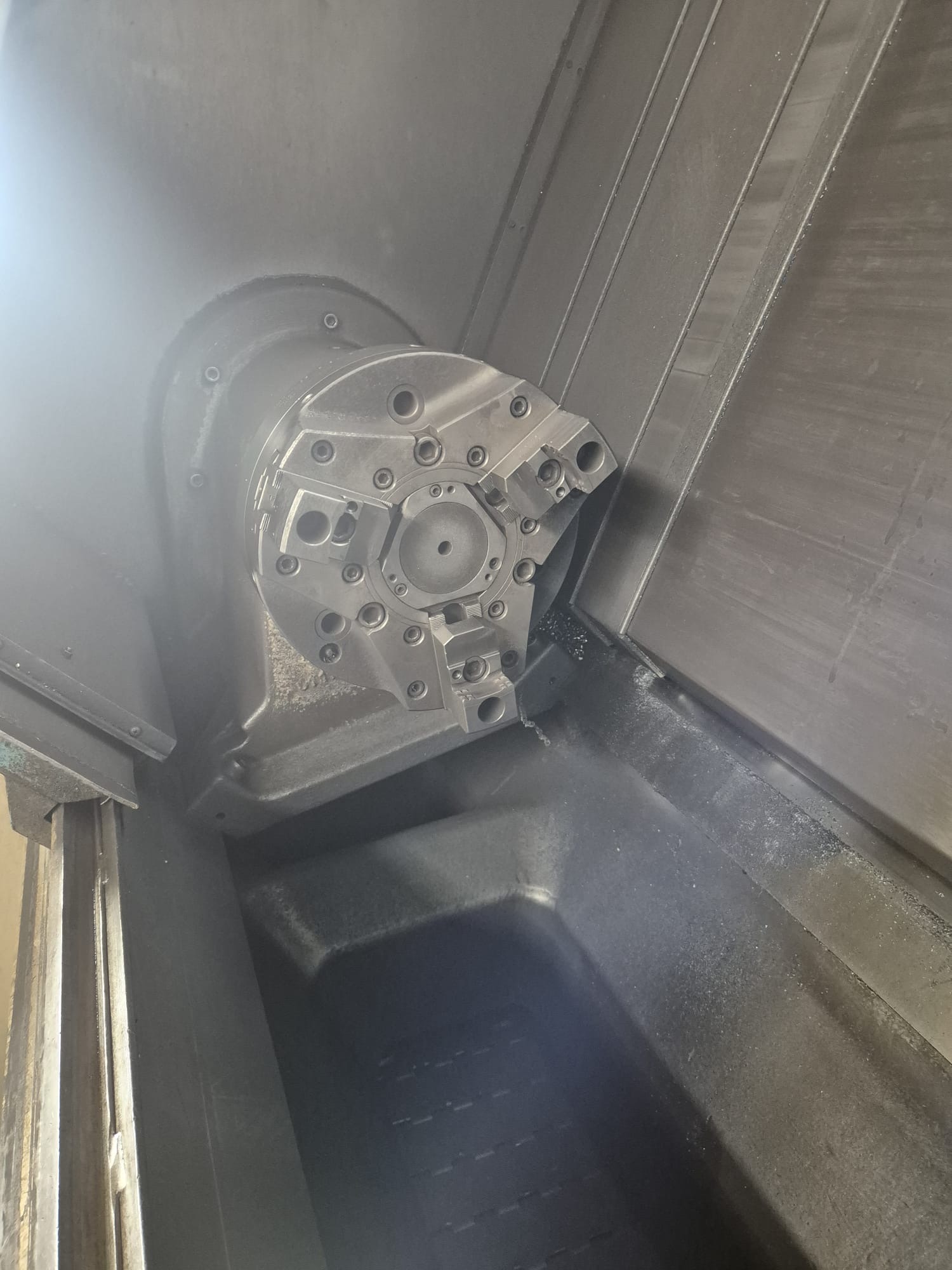

Spindelstock:

Größe Spindelkopf 8 DIN 55026

Lagerdurchmesser vorne 150 mm

Spindelbohrung 103 mm

max. Futterdurchmesser 315 mm

Antriebsleistung, 50% ED 53 kW

max. Drehmoment 780 Nm

Spindeldrehzahlbereich 30 - 3.000 min-1

Vorschübe:

Planschlitten (X-Achse) 10.000 mm/min

Längsschlitten (Z-Achse) 10.000 mm/min

Eilgang X-Achse 10 m/min

Eilgang Z-Achse 10 m/min

max. Vorschubkraft 15 kN

Abmessungen und Gewicht:

Maschinenabmessungen L x B x H ca. 6400 x 3200 x 2400 mm

Maschinengewicht ca. 13.500 kg
